Slewing রিং বিয়ারিং
পণ্য পরিচিতি

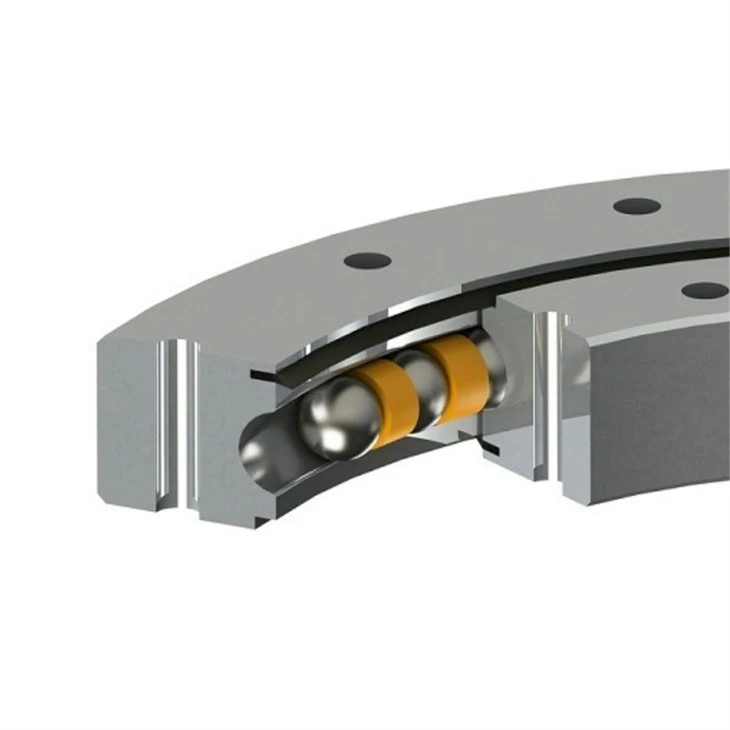

চার-পয়েন্ট কন্টাক্ট বল টার্নটেবল বিয়ারিং প্রাথমিকভাবে ভিতরের এবং বাইরের রিং, একক সারি স্টিলের বল, একটি খাঁচা (বা বিভাজক) এবং সিলিং ডিভাইসগুলির সমন্বয়ে গঠিত। অভ্যন্তরীণ এবং বাইরের রিংগুলি অবিচ্ছেদ্য বা বিভক্ত কাঠামো হতে পারে। ইন্টিগ্রাল রিং অপেক্ষাকৃত শক্তিশালী অনমনীয়তা প্রদান করে, যখন বিভক্ত কাঠামো সহজ সমন্বয় প্রদান করে; কারখানা ছাড়ার আগে দুটি বিভক্ত রিং একসাথে বোল্ট করা হয়।
সাধারণত, চার-পয়েন্ট যোগাযোগ বল টার্নটেবল বিয়ারিং একটি খাঁচা (বা বিভাজক) অন্তর্ভুক্ত। একটি পূর্ণ বল কাঠামো শুধুমাত্র ভারী লোড অবস্থায় ব্যবহার করা হয়, কারণ এটি উচ্চ লোড ক্ষমতা প্রদান করে কিন্তু ঘর্ষণও বৃদ্ধি করে, যা ইস্পাত বলের পৃষ্ঠে স্ক্র্যাচ হতে পারে।
ফোর-পয়েন্ট কন্টাক্ট বল টার্নটেবল বিয়ারিং/স্লিউইং রিংগুলির মৌলিক কাঠামোর মধ্যে রয়েছে নন-গিয়ারড, এক্সটার্নাল গিয়ারড এবং অভ্যন্তরীণ গিয়ারড ধরনের, যার সবকটিরই তুলনামূলকভাবে উচ্চ স্ট্যাটিক লোড ক্ষমতা রয়েছে।
পণ্যের প্যারামিটার (স্পেসিফিকেশন)
গিয়ার বেসিক প্যারামিটারের সারণী
|
মডেল |
দাঁত প্রোফাইলের ধরন |
মডিউল (মি) |
দাঁতের সংখ্যা (Z) |
চাপ কোণ ( ) |
সংযোজন সহগ (h) |
প্রোফাইল শিফট সহগ (x) |
|
TEC - 150P750SP |
জড়িত |
1.5 |
110 |
20 ডিগ্রী |
1.0 |
0 |
|
TEC - 167P400SP |
জড়িত |
স্পষ্টভাবে দেওয়া হয়নি |
114 |
20 ডিগ্রী |
1.0 |
0 |
|
TEC - 167(V2.1) |
জড়িত |
3 |
40 |
20 ডিগ্রী |
1.0 |
0 |
|
TEC - 300 |
জড়িত |
2.5 |
127 |
20 ডিগ্রী |
1.0 |
-0.28 |
|
TEC - 410 |
জড়িত |
2.5 |
180 |
20 ডিগ্রী |
1.0 |
-0.28 |
স্প্যান এবং বিচ্যুতি সম্পর্কিত প্যারামিটারের সারণী
|
মডেল |
স্প্যান |
জুড়ে মাপা দাঁতের সংখ্যা (K) |
উপরের বিচ্যুতি (এস) |
নিম্ন বিচ্যুতি (এস) |
|
TEC - 150P750SP |
57.66 |
13 |
কোন স্পষ্ট ইউনিট চিহ্নিত করা হয়নি (প্রসঙ্গ অনুযায়ী মিমি হওয়া উচিত) |
কোন স্পষ্ট ইউনিট চিহ্নিত করা হয়নি (প্রসঙ্গ অনুযায়ী মিমি হওয়া উচিত) |
|
TEC - 167P400SP |
7.9 |
13 |
-0.198 |
ইউনিট স্পষ্টভাবে বলা হয়নি কিন্তু প্রসঙ্গ অনুযায়ী মিমি হওয়া উচিত |
|
TEC - 167 |
87.83 |
12 |
-0.320 |
কোন স্পষ্ট ইউনিট চিহ্নিত করা হয়নি (প্রসঙ্গ অনুযায়ী মিমি হওয়া উচিত) |
|
TEC - 300 |
103.6 |
14 |
কোন স্পষ্ট ইউনিট চিহ্নিত করা হয়নি (প্রসঙ্গ অনুযায়ী মিমি হওয়া উচিত) |
কোন স্পষ্ট ইউনিট চিহ্নিত করা হয়নি (প্রসঙ্গ অনুযায়ী মিমি হওয়া উচিত) |
|
TEC - 410 |
14.74 |
20 |
উপরের বিচ্যুতি সম্পর্কিত তথ্য স্পষ্টভাবে বলা হয়নি (সারণীতে নাম হল Etes Wk Ebei, অন্যদের থেকে আলাদা) |
নিম্ন বিচ্যুতি সম্পর্কিত তথ্য স্পষ্টভাবে বলা হয়নি (সারণীতে নাম Etes Wk Ebei, অন্যদের থেকে আলাদা) |
যথার্থতা সম্পর্কিত পরামিতিগুলির সারণী
|
মডেল |
একক দাঁত পিচ বিচ্যুতি (±f pt) |
ক্রমবর্ধমান পিচ বিচ্যুতি (Fp) |
দাঁত প্রোফাইল মূল্যায়ন পরিসীমা |
মোট দাঁত প্রোফাইল বিচ্যুতি (Fa) |
হেলিক্স মূল্যায়ন পরিসীমা |
মোট হেলিক্স বিচ্যুতি (F ) |
রেডিয়াল রানআউট (F) |
|
TEC - 150P750SP |
±0.012 |
0.049 |
কোন স্পষ্ট ইউনিট চিহ্নিত করা হয়নি (প্রসঙ্গ অনুযায়ী মিমি হওয়া উচিত) |
0.014 |
কোন স্পষ্ট ইউনিট চিহ্নিত করা হয়নি (প্রসঙ্গ অনুযায়ী মিমি হওয়া উচিত) |
0.016 |
0.039 |
|
TEC - 167P400SP |
±0.024 |
0.098 |
9.30 |
0.028 |
17 |
0.032 |
0.078 |
|
TEC - 167 |
±0.026 |
0.036 |
14.03 |
0.100 |
13.10 |
0.032 |
0.080 |
|
TEC - 300 |
±0.029 |
0.131 |
11.39 |
0.041 |
19 |
0.034 |
0.105 |
|
TEC - 410 |
±0.029 (অনুমানিত ±f জোন হল ±f pt) |
0.131 |
11.75 |
0.041 |
23.75 (অনুমানিত LA হল L) |
0.038 |
0.105 (অনুমানিত Fy হল F) |
আবেদন
ফর্কলিফ্ট AGVs:
ফর্কলিফ্ট AGVs দ্বারা সম্মুখীন অপারেটিং পরিবেশ তুলনামূলকভাবে জটিল। অতএব, ড্রাইভিং চাকায় ব্যবহৃত AGVs (অটোমেটেড গাইডেড ভেহিকেলস) এর জন্য স্লিউইং বিয়ারিং এরও শক্তিশালী স্থায়িত্ব প্রয়োজন, এবং পৃষ্ঠের বিশেষ পরিবেশের মুখোমুখি হওয়ার জন্য বিশেষ চিকিত্সারও প্রয়োজন।
সিটি মেশিনের অপারেশনের সময়, এক্স-রে টিউব এবং ডিটেক্টর একই সাথে রোগীর চারপাশে ঘোরে। এটি ক্রস-বিভাগীয় ছবি তৈরি করতে পারে। তাদের মাধ্যমে, ডাক্তাররা তাদের রোগ নির্ণয়ের জন্য মূল্যবান তথ্য পেতে পারেন।
সিটি মেশিনের উচ্চ-গতির ঘূর্ণন প্রক্রিয়ায়, একটি শান্ত চিকিৎসা পরিবেশ নিশ্চিত করার জন্য, চিকিৎসা সরঞ্জামের জন্য কম-আওয়াজ এবং উচ্চ-অপারেটিং-নির্ভুলতা স্লুইং বিয়ারিং (টার্নটেবল বিয়ারিং) অত্যন্ত গুরুত্বপূর্ণ।
প্রোডাক্ট যোগ্যতা
