ভূমিকা
স্বয়ংচালিত উত্পাদন এবং উপাদান গুদামজাতকরণের মতো উচ্চ-বিচ্ছিন্ন উত্পাদন ক্ষেত্রে, লেজার-নির্দেশিত AGVগুলি নমনীয় উপাদান পরিচালনার জন্য একটি মূল সমাধান হয়ে উঠছে। একটি উচ্চ-পারফরম্যান্স AGV সিস্টেম শুধুমাত্র উন্নত নেভিগেশন এবং সময়সূচী অ্যালগরিদমের উপর নির্ভর করে না বরং স্থিতিশীল এবং সুনির্দিষ্ট গতি সঞ্চালন ইউনিটের উপরও নির্ভর করে।
Plutools R&D এবং ড্রাইভ হুইল, সার্ভো মোটর, এবং কম-ভোল্টেজ ড্রাইভ তৈরিতে ফোকাস করে, যা AGV শিল্পের জন্য অত্যন্ত সমন্বিত শক্তি সমাধান প্রদান করে। এই নিবন্ধটি ছয়টি দিক থেকে একটি সাধারণ নিম্ন-লিফট লেজার-গাইডেড AGV সিস্টেমের একটি-গভীর বিশ্লেষণ উপস্থাপন করে: হার্ডওয়্যার টপোলজি, পজিশনিং গাণিতিক মডেল, প্রযুক্তিগত সুবিধা, কার্যকরী মডিউল, গাড়ির স্পেসিফিকেশন, এবং অনবোর্ড নিরাপত্তা উপাদান-যখন গতি নিয়ন্ত্রণের গুরুত্বপূর্ণ ভূমিকা হাইলাইট করা হয়।
1. লেজারের হার্ডওয়্যার নেটওয়ার্ক আর্কিটেকচার-গাইডেড AGV সিস্টেম
1.1 সামগ্রিক সিস্টেম টপোলজি
লেজার-গাইডেড AGV সিস্টেমগুলি সাধারণত একটি চার-স্তর ডিস্ট্রিবিউটেড আর্কিটেকচার গ্রহণ করে:
উপরের স্তর (ব্যবস্থাপনা স্তর):MES, শিডিউলিং PC, PLC- টাস্ক অ্যাসাইনমেন্ট এবং পর্যবেক্ষণের জন্য দায়ী
নেটওয়ার্ক স্তর:ইন্ডাস্ট্রিয়াল ইথারনেট + ওয়্যারলেস AP (802.11b/g), মাল্টি-গাড়ি যোগাযোগ সক্ষম করে
যানবাহন নিয়ন্ত্রণ স্তর:প্রধান নিয়ামক, ওয়্যারলেস মডিউল, লেজার স্ক্যানার এবং গতি উপাদান (প্লুটুল ড্রাইভ চাকা, মোটর এবং ড্রাইভ)
ক্ষেত্র সরঞ্জাম স্তর:চার্জিং স্টেশন, পরিবাহক লাইন, লিফট, ইত্যাদি, বিরামবিহীন লজিস্টিক ইন্টিগ্রেশন সক্ষম করে
1.2 অনবোর্ড অপারেশন লজিক
অনবোর্ড কন্ট্রোলার রিয়েল টাইম লেজার স্ক্যানিং ডেটা প্রসেস করে এবং সেই অনুযায়ী অ্যাকুয়েটর চালায়। মাটিতে শুধুমাত্র প্রতিফলিত মার্কার প্রয়োজন-কোনও তার বা চৌম্বকীয় স্ট্রিপের প্রয়োজন নেই৷
সিস্টেমটি হোস্ট কম্পিউটার এবং কন্ট্রোলার উভয়েই পথের মানচিত্র সংরক্ষণ করে। এনকোডার ওডোমেট্রির সাথে লেজার ট্রায়াঙ্গুলেশন একত্রিত করে, AGV ট্র্যাকলেস স্বায়ত্তশাসিত নেভিগেশন অর্জন করে।
মোশন এক্সিকিউশন লেভেলে, Plutools-এর ইন্টিগ্রেটেড ড্রাইভ হুইল এবং সার্ভো ড্রাইভগুলি নিয়ন্ত্রণের আদেশে সরাসরি সাড়া দেয়, মসৃণ স্টার্ট/স্টপ আচরণ এবং সুনির্দিষ্ট গতি নিয়ন্ত্রণ নিশ্চিত করে-সেন্টিমিটার-লেভেল ক্লোজড-লুপ পজিশনিংয়ের ভিত্তি তৈরি করে।
2. লেজার পজিশনিং এর গাণিতিক নীতি
2.1 মৌলিক নীতি
AGV কমপক্ষে তিনটি প্রতিফলক সনাক্ত করে এবং তাদের স্থানাঙ্ক এবং আপেক্ষিক কোণের উপর ভিত্তি করে এর বৈশ্বিক অবস্থান এবং অভিযোজন গণনা করে।
2.2 জ্যামিতিক পজিশনিং মডেল
অনুমান করুন প্রতিফলক স্থানাঙ্ক A, B, C হল (x₁, 0), (x₂, y₂), এবং (0, 0), এবং AGV অবস্থান হল T(x, y)। বৃত্ত ছেদ পদ্ধতি ব্যবহার করে:
L₁: AGV থেকে A এর দূরত্ব
L₂: AGV থেকে C পর্যন্ত দূরত্ব
সমীকরণগুলি সমাধান করে, AGV-এর অবস্থান এবং শিরোনাম অনন্যভাবে নির্ধারণ করা যেতে পারে, সেন্টিমিটার-স্তরের নির্ভুলতা অর্জন করে।
2.3 গতিশীল অবস্থান সংশোধন
সিস্টেম প্রতি 50 ms পর পর অবস্থান পুনঃগণনা করে, অদক্ষ "সেগমেন্টাল ব্লাইন্ড মুভমেন্ট + ইন্টারমিটেন্ট সংশোধন" দূর করে।
স্লিপ এবং কম্পনের জন্য ক্ষতিপূরণ দিতে লেজার ডেটা এনকোডার ওডোমেট্রির সাথে মিশ্রিত করা হয়।
প্লুটুল ড্রাইভ চাকাগুলি উচ্চ-রেজোলিউশন এনকোডার এবং বন্ধ-লুপ নিয়ন্ত্রণ অ্যালগরিদমগুলিকে একীভূত করে, যা উচ্চ-বিশ্বস্ততা ওডোমেট্রি এবং দীর্ঘ-মেয়াদী পজিশনিং স্থিতিশীলতা নিশ্চিত করে৷
3. মূল প্রযুক্তিগত সুবিধা
3.1 উন্নত কর্মক্ষমতা
±5 মিমি পুনরাবৃত্তিযোগ্যতা:উচ্চ-নির্ভুল ডকিংয়ের জন্য আদর্শ (যেমন, স্বয়ংচালিত সমাবেশ)
উচ্চ-ব্যান্ডউইথ কারেন্ট/বেগ লুপ সহ Plutools সার্ভো ড্রাইভের কম গতির স্থায়িত্বের মাধ্যমে মূলত অর্জন করা হয়েছে
শক্তিশালী বেতার যোগাযোগ:802.11b/g এর উপর ভিত্তি করে, মাল্টি{{1}AGV অপারেশন সমর্থন করে
মডুলার হার্ডওয়্যার ডিজাইন:দ্রুত দোষ স্থানীয়করণ এবং প্রতিস্থাপন
সফ্টওয়্যার-সংজ্ঞায়িত রাউটিং:কোন শারীরিক পরিবর্তন প্রয়োজন
একাধিক-AGV সমন্বয়:যানজট রোধে বুদ্ধিমান ট্রাফিক নিয়ন্ত্রণ
3.2 স্থাপনার নমনীয়তা
শুধুমাত্র প্রতিফলক প্রয়োজন{0}}কোন স্থল পরিবর্তন নয়৷ রুট পরিবর্তনগুলি সফ্টওয়্যারের মাধ্যমে বাস্তবায়িত হয়, মিশ্র-মডেল উৎপাদন লাইনের জন্য আদর্শ৷
3.3 খরচ দক্ষতা
গাইড লাইন ইনস্টলেশন খরচ দূর করে
লেআউট পরিবর্তনের সময় কোন উৎপাদন ডাউনটাইম নেই
Plutool's standardized ড্রাইভ মডিউল ইন্টিগ্রেশন জটিলতা এবং রক্ষণাবেক্ষণ খরচ কমায়
কম মোট জীবনচক্র খরচ
4. মূল কার্যকরী মডিউল
4.1 বুদ্ধিমান সময়সূচী
কাজের অগ্রাধিকার এবং সিকোয়েন্সিং
অবস্থান, ব্যাটারি এবং অবস্থার উপর ভিত্তি করে গতিশীল গাড়ির বরাদ্দ
ট্রাফিক নিয়ন্ত্রণ (সংঘর্ষ এড়ানো, অচলাবস্থার সমাধান)
দ্বৈত যোগাযোগ: তারযুক্ত ইথারনেট + ওয়্যারলেস ল্যান
4.2 পর্যবেক্ষণ ও ব্যবস্থাপনা
AGV স্ট্যাটাস এবং ফল্টের রিয়েল টাইম ট্র্যাকিং
গতিশীল ট্রাফিক আপডেট
যোগাযোগ স্বাস্থ্য পর্যবেক্ষণ
কনজেশন রেজোলিউশন অ্যালগরিদম
4.3 ভিজ্যুয়ালাইজেশন প্ল্যাটফর্ম
বাস্তব-এজিভি অবস্থান, গতিপথ, এবং স্থিতি প্রদর্শন
ব্যবহারকারীর অনুমতি ব্যবস্থাপনা
লগ এবং রিপোর্ট প্রজন্ম
ম্যানুয়াল টাস্ক প্রেরণ
স্মার্ট অ্যালার্ম (চার্জিং টাইমআউট, ব্লকেজ, অফলাইন, ইত্যাদি)
4.4 নমনীয় পথ এবং স্টেশন সামঞ্জস্য
পাথ এবং স্টেশনগুলি অবিলম্বে কার্যকর-কোনো ডাউনটাইমের প্রয়োজন ছাড়াই অনলাইনে সম্পাদনা করা যেতে পারে৷
4.5 স্বয়ংক্রিয় চার্জিং ব্যবস্থাপনা
সাইড-স্বয়ংক্রিয় চার্জিংয়ের সাথে যোগাযোগ করুন
ব্যাটারি কম হলে স্বয়ংক্রিয় টাস্ক অনুরোধ
স্মার্ট চার্জার বরাদ্দ এবং রাউটিং
স্বয়ংক্রিয় ডকিং এবং চার্জিং
চার্জিং অনুপাত 1:8 পর্যন্ত

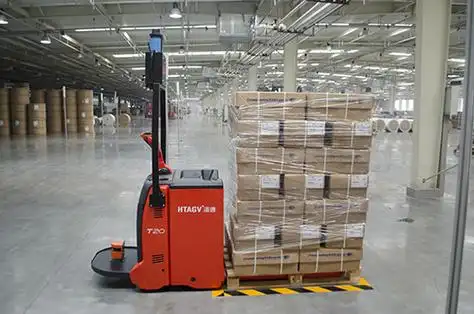

5. লো-লিফ্ট AGV-এর মূল স্পেসিফিকেশন
একটি মানদণ্ড হিসাবে Linde L14/L16 গ্রহণ:
মাত্রা:1950 × 800 × 2100 মিমি
লোড ক্ষমতা:1400/1600 কেজি
বাঁক ব্যাসার্ধ:1615 মিমি
ড্রাইভ মোড:সামনের-হুইল স্টিয়ারিং ড্রাইভ (SD)
উত্তোলন উচ্চতা:90-225 মিমি
গতি: 0–1.2 m/s
ত্বরণ:300-500 মিমি/সে²
আরোহণের ক্ষমতা:16% (কোন লোড নেই) / 9% (সম্পূর্ণ লোড)
নির্ভুলতা:±5 মিমি
ব্যাটারি:24V/190 আহ
Plutools সমন্বিত সার্ভো মোটর এবং এনকোডার সহ অনুভূমিক বা উল্লম্ব ড্রাইভ হুইল ইউনিট সরবরাহ করে, 24V/48V প্ল্যাটফর্ম সমর্থন করে এবং ভারী লোড টর্কের প্রয়োজনীয়তা পূরণ করে।
6. অনবোর্ড উপাদান এবং নিরাপত্তা সিস্টেম
6.1 লেজার নেভিগেশন সিস্টেম
SICK NAV350 দিয়ে সজ্জিত:
সর্বোচ্চ সনাক্তকরণ: 70 মি
কম-প্রতিফলিত পরিবেশে কাজ করে
হাইব্রিড নেভিগেশন (প্রতিফলক + কনট্যুর)
বিল্ট ইন প্রসেসিং কন্ট্রোলার লোড হ্রাস করে
অনলাইন কনফিগারেশন এবং স্ব-শিক্ষা সমর্থন করে
6.2 দ্বৈত-স্তরের নিরাপত্তা সুরক্ষা
সামঞ্জস্যযোগ্য হ্রাস অঞ্চল (4 মিটার পর্যন্ত)
জরুরী স্টপ জোন (সামনে 3 মি / পিছনে 1 মিটার)
অপ্রয়োজনীয় নিরাপত্তা: শারীরিক সংঘর্ষ সুরক্ষার জন্য যোগাযোগের বাম্পার
6.3 মোশন কন্ট্রোল কোর (প্লুটুল)
ইন্টিগ্রেটেড ড্রাইভ হুইল:মোটর + গিয়ারবক্স + এনকোডার + চাকা
সার্ভো ড্রাইভ: 24V/48V, >200A পিক কারেন্ট, CANopen/EtherCAT
মোটর:কম টর্ক রিপল সহ PMSM, 17-বিট এনকোডারের চেয়ে বড় বা সমান
গতির নির্ভুলতা ±0.1% পর্যন্ত
6.4 অ্যালার্ম এবং অপারেশন মোড
ভিজ্যুয়াল সূচক (অটো/ম্যানুয়াল মোড)
শ্রবণযোগ্য এবং চাক্ষুষ অ্যালার্ম (বাঁকানো, বিপরীত করা, ত্রুটি)
তিনটি মোড: ম্যানুয়াল, আধা-স্বয়ংক্রিয়, সম্পূর্ণ-অটো
উপসংহার
নিম্ন-লিফ্ট লেজার-নির্দেশিত AGVগুলি উচ্চ-নির্ভুলতা, নমনীয়, এবং ট্র্যাকলেস উপাদান হ্যান্ডলিং অর্জনের জন্য লেজার ত্রিভুজ, ওয়্যারলেস নেটওয়ার্কিং, বুদ্ধিমান সময়সূচী, এবং দ্বৈত-স্তর সুরক্ষা সুরক্ষাকে একীভূত করে৷
গতি নিয়ন্ত্রণ উপাদানগুলির একটি প্রধান সরবরাহকারী হিসাবে, Plutools ড্রাইভ চাকা, মোটর এবং ড্রাইভে বিশেষজ্ঞ, উচ্চ-বিশ্বস্ততা এবং উচ্চ-একীকরণ সমাধান প্রদান করে। ক্রমাগত মোটর কন্ট্রোল অ্যালগরিদম এবং চাকা ডিজাইন অপ্টিমাইজ করে, Plutools মসৃণ গতি, উচ্চ অবস্থান নির্ভুলতা, এবং কম শক্তি খরচ-বুদ্ধিমান, মানবহীন শিল্প সরবরাহের বিবর্তনকে চালিত করে।
